高性能、低成本離線式PWM 控制開關
產品描述
WS7205是低成本,高集成度的PWM功率開關控制芯片,可應用于非隔離型的降壓及升降壓系統。
WS7205內部集成500V高壓MOSFET，可以滿足高壓沖擊的需求。WS7205可以在全電壓范圍內獲得高精度的5V輸出。
WS7205內部集成了具有頻率抖動功能的振蕩器，簡化了系統的EMI設計。WS7205內置了獨特的待機控制方式，自動調節峰值電流以達到降低待機功耗的目的。
WS7205產品具備完善的過載保護、VDD欠壓保護、輸出短路保護、過溫保護以及逐周期過流保護等功能。
主要特點
支持Buck 及Buck_Boost 應用方案
待機功耗小于50mW
內部集成500V 高壓MOSFET 與高壓?jiǎn)?dòng)電路
內建軟啟動功能
具有頻率抖動功能的內置振蕩器
超低的系統BOM 成本
齊全內部保護功能
過載保護
過溫保護
逐周期過流保護
VDD欠壓保護

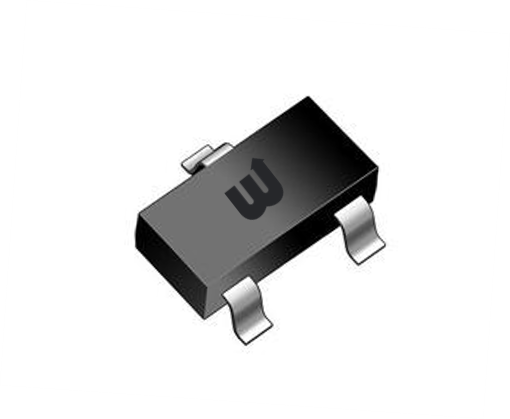

封裝形式TO92、SOT23-3
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS7205_CN_A2 | 745KB |
