單級有源PFC 原邊反饋恒流LED 驅動芯片
WS3214D 是一款單級、帶有源功率因數校正的高精度原邊反饋LED恒流控制芯片,適用于85VAC-265VAC全范圍輸入電壓的反激式隔離LED恒流電源。
WS3214D集成有源功率因素校正電路,內置有專利的THD控制技術,保證系統應用具有很高的功率因數和很低的THD;同時,芯片內置有專利的高頻率控制技術,保證系統高效率、優異的EMI性能。
WS3214D采用專有的實時電流偵測方法,工作于原邊反饋模式,無需次級反饋電路,即可實現高精度輸出恒流控制,節約了系統成本和體積,提高了系統的可靠性。
WS3214D內置線電壓補償和負載補償機制,具有良好的線性調整率和負載調整率;內置前沿消隱電路消除了CS/FB引腳的輸入信號中的毛刺,減少外圍器件,降低系統成本。
WS3214D 內置多重保護功能來加強系統可靠性,包括LED開路保護、LED短路保護、動態溫度補償、電流采樣電阻開路保護、逐周期限流保護、過溫調節技術及軟啟動等。

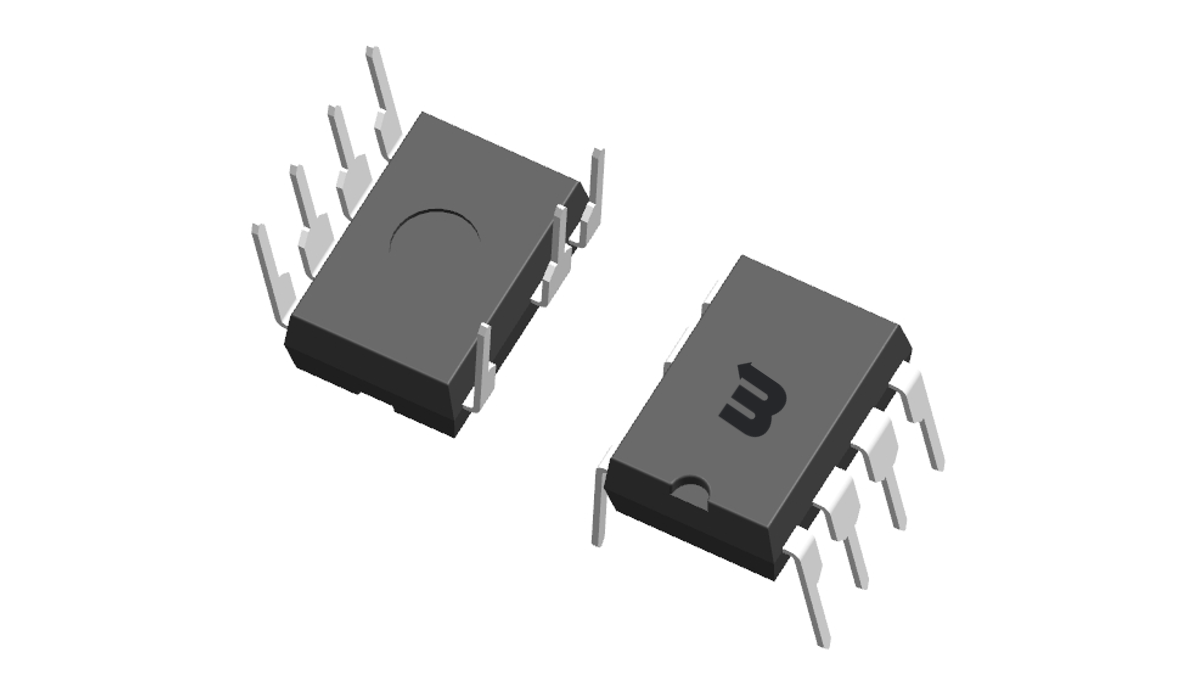

WS3214D 提供7-Pin 的DIP-7封裝。
單級、有源功率因素校正,高PF,低THD
專利的THD控制技術
專利的高頻率控制技術
原邊反饋技術,無需次級反饋電路
電感電流臨界連續模式
優異的線性調整率與負載調整率
內部JFET超快速啟動,無需啟動電阻
VCC過低JFET自動補電防止重啟
電流采樣電阻開路保護
逐周期電流限流保護
LED開路保護
LED短路保護
過溫調節技術
文檔名稱 | 文檔描述 | 下載 |
---|---|---|
WS3214D_CN_A0 | 830KB |
